Binary Search Tree (BST)

Pemakaian tree structure dalam proses pencarian (search)

- Sifat Binary Tree:

Pada sebuah node x,

1. elemen yang berada di LEFT sub-tree selalu lebih KECILdaripada x

2. elemen yang berada di RIGHT sub-tree selalu lebih BESAR Atau SAMA DENGAN daripada x

- Binary Search Tree: proses pencarian (SEARCHING) berbasis binary tree

Tree traversal adalah cara kunjungan node-node pada pohon biner. Ada tiga cara

kunjungan dalam tree:

• Pre-order

• In-order

• Post-order

1. Pre-order

a. Cetak data pada root

b. Secara rekursif mencetak seluruh data pada subpohon kiri

c. Secara rekursif mencetak seluruh data pada subpohon kanan

2. In-order

a. Secara rekursif mencetak seluruh data pada subpohon kiri

b. Cetak data pada root

c. Secara rekursif mencetak seluruh data pada subpohon kanan

3. Post-order

a. Secara rekursif mencetak seluruh data pada subpohon kiri

b. Secara rekursif mencetak seluruh data pada subpohon kanan

c. Cetak data pada root

Contoh notasi matematika, misalkan suatu ekspresi berikut: 3 + 2 * 5 – 4

Sintaks progran pencarian data di Tree

Keterangan :

1. Bandingkan 9 dengan 15; mengujungi kiri

2. Bandingkan 9 dengan 6; mengunjungi kanan

3. Bandingkan 9 dengan 7; mengunjungi kanan

4. Bandingkan 9 dengan 13; mengunjungi kiri

5. Bandingkan 9 dengan 9; data ditemukan

Contoh : Mencari nilai 9

Penghitungan jumlah node dalam tree

Penghitungan kedalaman tree

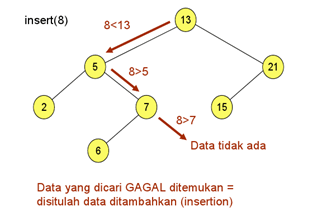

Insert BST

Penyisipan sebuah node baru, didahului dengan operasi pencarian posisi yang sesuai. Dalam hal ini node baru tersebut akan menjadi daun/leaf.

Delete BST

Operasi delete memiliki 3 kemungkinan :

- Delete terhadap node tanpa anak/child (leaf/daun) : node dapat langsung dihapus

- Delete terhadap node dengan satu anak/child : maka node anak akan menggantikan posisinya.

- Delete terhadap node dengan dua anak/child : maka node akan digantikan oleh node paling kiri dari Sub Tree Kanan atau dapat juga digantikan oleh anak paling kanan dari Sub Tree Kiri.

Misalnya ingin dihapus

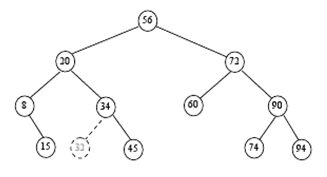

1. Node (32) : dapat langsung dihapus sehingga akan dihasilkan tree sbb.

2. Node (8) : node dengan satu child

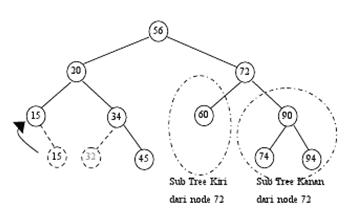

3. Node (72) : node dengan 2 child

Node akan digantikan oleh anak paling kanan dari Sub Tree Kiri (node(60))

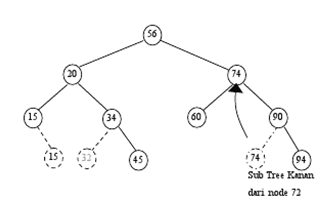

Atau anak paling kiri dari Sub Tree Kanan (node(74))

Atau

Syntax Program

//header file

#include <stdio.h>

#include <conio.h>

#include <stdlib.h>

#include <iostream>

using namespace std;

//pendeklarasian struct sebuah tree awal

typedef struct Node

{

char data;

Node *kiri;

Node *kanan;

}root; //tipe data abstrak

//fungsi untuk menambahkan node baru

void tambah (Node **root, char databaru)

{

//jika root masih kosong

if ((*root)==NULL)

{

//pembuatan node baru

Node *baru;

//pengalokasian memori dari node yang telah dibuat

baru = new Node;

//inisialisasi awal node yang baru dibuat

baru->data=databaru;

baru->kiri=NULL;

baru->kanan=NULL;

(*root) = baru;

(*root) -> kiri = NULL;

(*root) -> kanan = NULL;

//jika menujuk menunjuk ke NULL artinya tidak mempunyai child

printf("Data Bertambah!");

}

//jika data yang akan dimasukkan lebih kecil daripada elemen root, maka akan diletakkan di node sebelah kiri.

else if (databaru<(*root)->data)

tambah(&(*root)->kiri,databaru);

//jika data yang akan dimasukkan lebih besar daripada elemen root, maka akan diletakkan di node sebelah kanan

else if (databaru>(*root)->data)

tambah(&(*root)->kanan,databaru);

//jika saat dicek data yang akan dimasukkan memiliki nilai yang sama dengan data pada root

else if (databaru==(*root)->data)

printf("Data Sudah ada!");

}

//fungsi yang digunakan untuk mencetak tree secara preOrder

void preOrder(Node *root)

{

if(root!=NULL)

{

if(root->data!=NULL)

{

printf("%c ",root->data);

}

preOrder(root->kiri);

preOrder(root->kanan);

}

//fungsi yang digunakan untuk mencetak tree secara inOrder

void inOrder(Node *root)

{

if(root!=NULL)

{

inOrder(root->kiri);

if(root->data!=NULL)

{

printf("%c ",root->data);

}

inOrder(root->kanan);

}

//fungsi yang digunakan untuk mencetak tree secara postOrder

void postOrder(Node *root)

{

if(root!=NULL)

{

postOrder(root->kiri);

postOrder(root->kanan);

if(root->data!=NULL)

{

printf("%c ",root->data);

}

//fungsi yang digunakan untuk melakukan pencarian data

void search(Node **root, int cari)

{

if((*root) == NULL)

{

printf("Data tidak ditemukan!");

}

//jika data yang dicari lebih kecil dari isi root

else if(cari < (*root)->data)

search(&(*root)->kiri,cari);

//jika data yang dicari lebih besar dari isi root

else if(cari > (*root)->data)

search(&(*root)->kanan,cari);

//jika data yang dicari sama dengan isi dari variabel root

else if(cari == (*root)->data)

printf("Data ditemukan!");

}

//fungsi yang digunakan untuk menghapus suatu node

void hapus(Node **root, int del)

{

Node *bantu;

if((*root) == NULL){

printf("tidak ada data");

}

//jika nilai data yang ingin dihapus memiliki nilai sama dengan isi root

else if(del == (*root)->data){

if((*root)->kiri == NULL && (*root)->kanan == NULL){

(*root)=NULL;

printf("Data dihapus!");

}

else{

bantu=(*root)->kanan;

do{

if(bantu->kiri!=NULL){

bantu=bantu->kiri;

}

else if(bantu->kanan!=NULL)

{

bantu=bantu->kanan;

}

}while(bantu->kanan!=NULL || bantu->kiri!=NULL);

(*root)->data=bantu->data;

hapus(&((*root)->kanan),bantu->data);

}

//jika nilai data yang ingin dihapus memiliki nilai lebih kecil dari isi root

else if(del < (*root)->data)

hapus(&(*root)->kiri,del);

//jika nilai data yang ingin dihapus memiliki nilai lebih besar dari isi root

else if(del > (*root)->data)

hapus(&(*root)->kanan,del);

}

//fungsi untuk mengetahui jmlah node dalam tree

int count(Node *root)

{

if(root==NULL)

return 0;

else

return count(root->kiri)+ count(root->kanan)+1;

}

//Fungsi untuk mengetahui ketinggian

int height(Node *root){

if(root == NULL)

return -1;

else{

int u = height(root->kiri);

int v = height(root->kanan);

if(u > v)

return u + 1;

else

return v + 1;

}

//fungsi utama

int main()

{

//deklarasikan variabel

char pil,del,cari;

Node *pohon;

pohon = NULL; //inisialisasi node pohon

while (true)

{

system("cls"); //bersihkan layar

char data;

printf("\t#PROGRAM TREE C++#");

printf("\n\t==================");

printf("\nMENU");

printf("\n----\n");

printf("[1] Tambah Data\n");

printf("[2] Lihat Pre-Order\n");

printf("[3] Lihat In-Order\n");

printf("[4] Lihat Post-Order\n");

printf("[5] Delete\n");

printf("[6] Kosongkan Data\n");

printf("[7] Search\n");

printf("[8] Hitung Node pada Tree\n");

printf("[9] Kedalaman Tree\n");

printf("[X] Keluar\n");

printf("Pilihan Anda : ");

scanf("%c",&pil);

fflush(stdin); //mengosongkan buffering

switch(pil)

{

//jika pil bernilai '1'

case '1':

printf("\nINPUT : ");

printf("\n-------");

printf("\nMasukkan sebuah karakter : ");

scanf("%c", &data);

//panggil fungsi untuk menambah node yang berisi data pada tree

tambah(&pohon,data);

break;

//jika pil bernilai '2'

case '2':

printf("\nOUTPUT PRE ORDER : ");

printf("\n------------------\n");

if(pohon!=NULL)

//panggil fungsi untuk mencetak data secara preOrder

preOrder(pohon);

else

printf("Masih Kosong!!!");

break;

//jika pil bernilai '3'

case '3':

printf("\nOUTPUT IN ORDER : ");

printf("\n------------------\n");

if(pohon!=NULL)

//panggil fungsi untuk mencetak data secara inOrder

inOrder(pohon);

else

printf("Masih Kosong!!!");

break;

//jika pil bernilai '4'

case '4':

printf("\nOUTPUT POST ORDER : ");

printf("\n------------------\n");

if(pohon!=NULL)

//panggil fungsi untuk mencetak data secara postOrder

postOrder(pohon);

else

printf("Masih Kosong!!!");

break;

//jika pil bernilai '5'

case '5':

if(pohon!=NULL)

{

printf("\nSEBELUM NODE DIHAPUS : ");

printf("\n---------------------- ");

//panggil fungsi untuk mencetak data secara preOrder

printf("\nPRE ORDER : ");

preOrder(pohon); //panggil fungsi

printf("\nIN ORDER : ");

inOrder(pohon); //panggil fungsi

printf("\nPOST ORDER : ");

postOrder(pohon); //panggil fungsi

printf("\n\nPENGHAPUSAN DATA : ");

printf("\n------------------\n");

printf("Masukkan data yang ingin dihapus: ");

scanf("%c", &del);

//panggil fungsi yang digunakan untuk melakukan penghapusan pada suatu node

hapus(&pohon, del);

printf("\n\nSETELAH NODE DIHAPUS : ");

printf("\n---------------------- ");

printf("\nPRE ORDER : ");

preOrder(pohon); //panggil fungsi

printf("\nIN ORDER : ");

inOrder(pohon); //panggil fungsi

printf("\nPOST ORDER : ");

postOrder(pohon); //panggil fungsi

}

else

printf("\nMasih kosong!");

break;

//jika pil bernilai '6'

case '6':

pohon=NULL;

printf("\nPENGOSONGAN ELEMEN ");

printf("\n------------------");

printf("\nTree sudah dikosongkan!!");

break;

//jika pil bernilai '7'

case '7':

printf("\nOUTPUT -> Hanya untuk mengecek apakah data dimaksud terdapat dalam tree");

printf("\n------");

if(pohon!=NULL)

{

//panggil fungsi untuk mencetak data secara preOrder

printf("\nPRE ORDER : ");

preOrder(pohon); //panggil fungsi

printf("\nIN ORDER : ");

inOrder(pohon); //panggil fungsi

printf("\nPOST ORDER : ");

postOrder(pohon); //panggil fungsi

printf("\n\nPENCARIAN DATA");

printf("\n--------------");

printf("\nMasukkan data yang ingin dicari : ");

scanf("%c", &cari);

//panggil fungsi untuk melakukan pencarian data pada tree

search(&pohon, cari);

}

else

printf("\nMasih kosong!");

break;

//jika pil bernilai '8'

case '8':

printf("\nJUMLAH NODE DI DALAM TREE");

printf("\n-------------------------");

printf("\nJumlah Node : %d", count(pohon));

getch();

break;

//jika pil bernilai '9'

case '9' :

printf("\nKEDALAMAN TREE(LEVEL-> DIMULAI DARI 0)");

printf("\n----------------------------------------");

printf("\nKedalaman tree : %d\n", height(pohon));

break;

//jika pil bernilai 'X' atau 'x'

case 'X'|'x':

exit(0);

break;

}

_getch();

}

Penjelasan :

· Pada Program ini dideklarasikan beberapa fungsi untuk melakukan operasi pada Tree, fungsi tersebut antara lain :

o void search(Node **root, int cari)

o void postOrder(Node *root)

o void inOrder(Node *root)

o void preOrder(Node *root)

o void tambah (Node **root, char databaru)

o int height(Node *root)

o int count(Node *root)

o void hapus(Node **root, int del)

· Pada posting ini hanya akan dijelaskan beberapa fungsi yang belum pernah dibahas pada posting sebelumnya. Fungsi tersebut adalah

Hitung jumlah node dalam tree

int count(Node *root)

{

if(root==NULL)

return 0;

else

return count(root->kiri)+ count(root->kanan)+1;

}

Jika root bernilai NULL, Artinya tree masih kosong, maka akan memberikan nilai balik berupa 0. Sebaliknya, jika root tidak bernilai NULL maka penghitungan jumlah node dalam tree dilakukan dengan cara mengunjungi setiap node, dimulai dari root ke subtree kiri, kemudian ke subtree kanan dan masing-masing node dicatat jumlahnya, dan terakhir jumlah node yang ada di subtree kiri dijumlahkan dengan jumlah node yang ada di subtree kanan ditambah 1 yaitu node root.

Hitung kedalaman tree

int height(Node *root){

if(root == NULL)

return -1;

else{

int u = height(root->kiri);

int v = height(root->kanan);

if(u > v)

return u + 1;

else

return v + 1;

}

Jika root bernilai NULL, artinya tree masih kosong, maka akan memberikan nilai balik berupa -1.Sebaliknya, jika root tidak bernilai NULL maka penghitungan kedalaman dihitung dari setelah root, yang dimulai dari subtree bagian kiri kemudian ke subtree bagian kanan. Untuk masing-masing kedalaman kiri dan kanan akan dibandingkan, jika ternyata subtree kiri lebih dalam, maka yang dipakai adalah jumlah kedalaman subtree kiri, demikian sebaliknya. Hal ini didasarkan pada prinsip binary tree, dimana tree-nya selalu memiliki maksimal 2 node anak.

Penghapusan Node

Operasi delete memiliki 3 kemungkinan :

- Delete terhadap node tanpa anak/child (leaf/daun) : node dapat langsung dihapus

- Delete terhadap node dengan satu anak/child : maka node anak akan menggantikan posisinya.

- Delete terhadap node dengan dua anak/child : maka node akan digantikan oleh node paling kiri dari Sub Tree Kanan atau dapat juga digantikan oleh anak paling kanan dari Sub Tree Kiri.

Tree sebelum node d dihapus :

Tree setelah node d dihapus :

Perhatikan kondisi ketiga (jika node punya dua anak) maka node (d) akan digantikan oleh node paling kiri dari Sub Tree Kanan (node e) atau dapat juga digantikan oleh anak paling kanan dari Sub Tree Kiri.

Output

1. Tambah data (Data yang diinput berturut-turut adalah d, b, f, a, c, e, g). Output yang ditampilkan adalah output dari input data terakhir.
